Cấu Tạo Trụ Bóng Rổ Thi Đấu: Bảng, Vành, Khung Và Đế Trụ

Cấu tạo trụ bóng rổ thi đấu gồm 5 nhóm chính: bảng rổ, vành có tấm gá, lưới, kết cấu đỡ và đệm bảo vệ. Trên sản phẩm thực tế, kết cấu đỡ còn có cột chính, tay vươn, chân đế hoặc móng neo; mẫu di động có thêm đối trọng, bánh xe và cơ cấu khóa. Các bộ phận phải làm việc đồng bộ để giữ đúng vị trí vành và hạn chế va chạm cho người chơi.

Với hệ thống dùng cho thi đấu 5×5, những con số quan trọng gồm bảng 1.800 × 1.050 mm, vành ở độ cao 3.050 mm và đường kính trong vành 450–459 mm theo tài liệu thiết bị FIBA đang có hiệu lực. Tuy nhiên, đạt kích thước chưa đồng nghĩa được FIBA cấp chứng nhận. Phần dưới sẽ chỉ rõ từng cấu kiện, cách đọc bản vẽ và checklist kiểm tra trước khi nhận bàn giao.

Trụ bóng rổ thi đấu gồm những bộ phận nào?

FIBA gọi cụm thiết bị gắn tại mỗi đầu sân là backstop unit. Bộ này có bảng rổ, vành có tấm gá, lưới, cấu trúc nâng đỡ và đệm bảo vệ. Khi triển khai tại công trình, nhà sản xuất có thể chia nhỏ khung thành cột chính, tay đỡ, chân đế, bộ nâng hạ hoặc phần chuyển vị trí.

Ở sân bóng rổ 5×5 có hai cụm thiết bị, mỗi đầu sân một cụm. Nếu bạn đang lên mặt bằng, hãy đọc thêm số đo sân bóng rổ tiêu chuẩn và vị trí hai bảng rổ để xác định vùng bố trí trước khi chọn model.

Kết cấu tay đỡ, cột chính và chân đế chịu lực thế nào?

Khung nâng đỡ quyết định khả năng giữ bảng và vành ở đúng vị trí trong quá trình chơi. Trên trụ đứng, phần lực đi qua tay vươn rồi truyền xuống cột chính và chân đế hoặc hệ móng. Với mẫu khác, cách phân phối lực và số điểm liên kết có thể thay đổi.

Cột chính và tay vươn bảng rổ

Cột chính thường là thép ống hoặc thép hộp. Phần tay đỡ vươn ra phía sân phải có độ cứng phù hợp để hạn chế rung lắc của bảng. Mối hàn, bu lông, bản mã và điểm chuyển tiếp giữa tay vươn với cột đều cần được kiểm tra trong tài liệu kỹ thuật.

Chẳng hạn, TT-501 sử dụng khung chính thép hộp 100 × 150 mm dày 4 mm và khung phụ 40 × 60 mm dày 2,5 mm. JA-101 lại dùng cột thép tròn đường kính 150 mm dày 4 mm. Đó là thông số của hai model cụ thể, không phải công thức bắt buộc áp dụng cho mọi trụ thi đấu.

Chân trụ, móng neo hoặc đối trọng

Trụ cố định thường có bộ nòng chôn hoặc liên kết bu lông vào móng theo bản vẽ. Trụ di động có thể sử dụng đối trọng để chống lật và bánh xe để vận chuyển. Cả hai cách đều cần được thiết kế để ngăn hệ trụ dịch chuyển trong lúc thi đấu.

Đế TT-501 có kích thước công bố 2.000 × 1.000 × 400 mm, trọng lượng đối trọng 300 kg. Đừng lấy các con số đó để làm đế cho JA-101 hoặc những mẫu khác. Muốn xem các kiểu chân trụ đang có, có thể tham khảo nhóm trụ bóng rổ theo kiểu lắp đặt tại Thiên Long.

Kích thước bảng rổ, vành và lưới theo FIBA

Trong bộ quy định thiết bị FIBA đang áp dụng cho 5×5, bảng và vành là hai bộ phận có kích thước cần đo chính xác. Hệ thi đấu tiêu chuẩn không chỉ căn theo chiều cao mà còn phải đúng mặt bảng, vị trí vành và liên kết chịu lực.

Bảng rổ có kích thước bao nhiêu?

Bảng thi đấu có kích thước danh định 1.800 mm ngang × 1.050 mm cao. Tài liệu FIBA quy định dung sai tương ứng cho kích thước thực tế, đồng thời nêu yêu cầu riêng về vật liệu bảng ở từng cấp giải.

Ở Level 1, bảng sử dụng kính an toàn theo yêu cầu, dày trong khoảng 11,8–13,5 mm. Level 2 cho phép thêm một số vật liệu khác như acrylic, polycarbonate hoặc vật liệu được quy định. Vì vậy, bảng nhựa của trụ tập học sinh không thể mặc nhiên được coi là bảng đạt chuẩn giải chuyên nghiệp.

Vành rổ đường kính bao nhiêu và cao bao nhiêu?

Đường kính bên trong vành thi đấu phải nằm trong khoảng 450–459 mm. Mép trên vành nằm ở độ cao 3.050 mm so với mặt sân, với dung sai do FIBA quy định. Vành phải được gắn vào kết cấu đỡ, để lực tác động không truyền trực tiếp gây hư hại bảng.

Khoảng cách từ điểm phía trong vành gần bảng nhất tới mặt bảng là 151 mm, kèm dung sai tương ứng theo tài liệu. Đây là thông số riêng của bộ vành–bảng, không phải tầm vươn từ cột trụ tới bảng.

Muốn hiểu cách xác định chiều cao, bạn có thể xem cách đo chiều cao vành bóng rổ từ mặt sân và nhóm bảng, vành và lưới bóng rổ nếu cần thay đúng phụ kiện cho hệ trụ hiện có.

Lưới có cấu tạo và chiều dài ra sao?

Lưới thi đấu FIBA được làm từ dây màu trắng, chiều dài 400–450 mm và gắn vào vành qua 12 điểm. Phần lưới phía trên cần giữ hình dạng phù hợp để hạn chế mắc bóng, bật ngược bóng hoặc vướng tay khi bóng đi qua rổ.

Đây là chi tiết nhỏ nhưng quan trọng khi nghiệm thu. Nếu các móc gắn lưới có cạnh sắc hoặc khe hở không đúng yêu cầu, nguy cơ vướng ngón tay tăng lên. Không nên chỉ kiểm màu lưới và độ dài mà bỏ qua cách gắn.

Đệm bảo vệ và khoảng cách an toàn quanh trụ gồm gì?

Đệm bảo vệ không phải phụ kiện trang trí. Trong hệ thi đấu FIBA, cả bảng và phần kết cấu nâng đỡ đều có yêu cầu bọc đệm. Mục đích là giảm hậu quả khi cầu thủ va vào bảng, tay đỡ hoặc cột trong những pha chạy đà và tranh bóng gần rổ.

Đệm mép bảng và đệm tay đỡ

Theo tài liệu thiết bị FIBA, đệm bảng có bề dày 20–27 mm ở các bề mặt quy định; phần mép dưới dày 48–55 mm. Kết cấu đứng còn có yêu cầu về phạm vi bọc đệm và chiều dày tại các vị trí có thể va chạm.

Không nên dùng một tấm xốp mỏng bất kỳ rồi coi là đáp ứng tiêu chuẩn. Cần kiểm vật liệu, vị trí, chiều dày và khả năng giữ cố định trong suốt quá trình thi đấu. Đệm lỏng hoặc bong ra cần được xử lý trước khi tiếp tục sử dụng.

Khoảng lùi phía sau đường biên cuối sân

Tài liệu thiết bị FIBA phân biệt khoảng cách từ mép ngoài đường cuối sân tới mặt trước đệm trụ. Với Level 1, khoảng cách này tối thiểu 2.000 mm; với Level 2, tối thiểu 1.000 mm. Đây là các yêu cầu theo cấp giải, không được nhầm thành kích thước bắt buộc của mọi sân chơi gia đình.

Tầm vươn từ cột tới bảng trên một model có thể là con số khác. Ví dụ TT-501 công bố tầm vươn 2,63 m; không được lấy 2,63 m thay cho phép đo khoảng lùi an toàn trong bản vẽ sân.

Cơ cấu cố định, di chuyển và chỉnh độ cao khác nhau thế nào?

Trụ bóng rổ thi đấu có thể là hệ cố định hoặc di động, miễn đáp ứng các yêu cầu áp dụng cho cấp sử dụng. Việc có bánh xe không làm trụ tự động kém chắc, còn một chân trụ gắn móng chưa chứng minh toàn bộ hệ được nghiệm thu đúng.

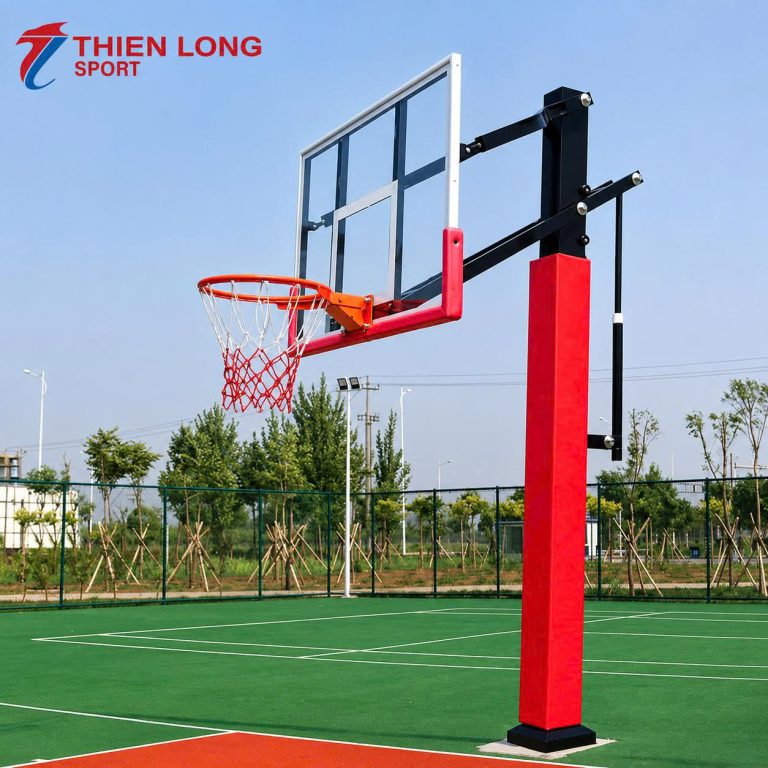

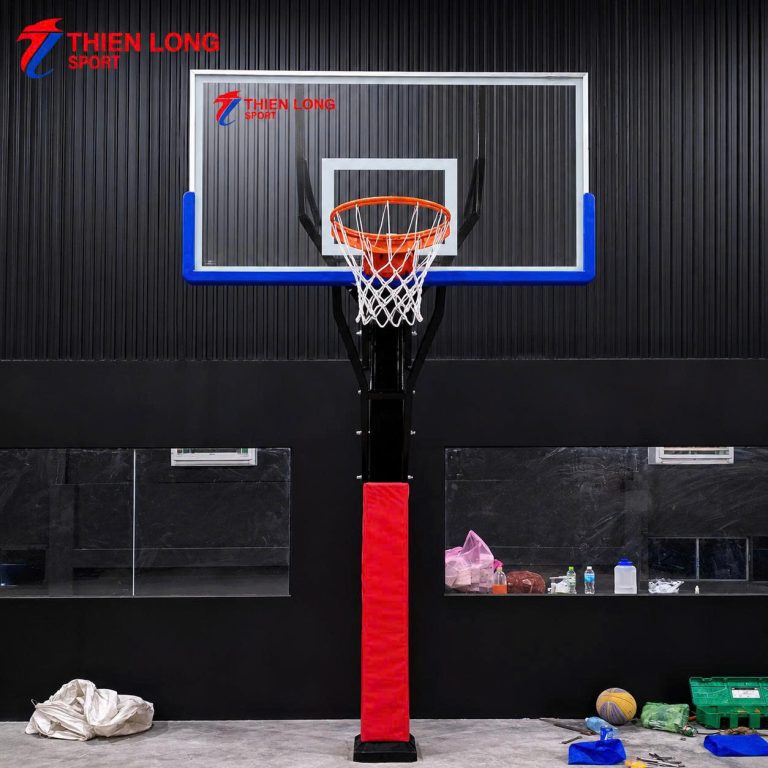

Trụ cố định có nòng, bu lông neo

JA-101 sử dụng phần nòng trụ chôn xuống nền và thân trụ gắn với nòng bằng hệ bu lông. Khi lắp cần kiểm cấp vật liệu móng, vị trí lỗ neo và yêu cầu của đúng model. Các trường hợp nền yếu hoặc đã nứt cần được đánh giá trước khi đưa trụ vào sử dụng.

Có thể đọc nguyên lý kết cấu trụ bóng rổ tự làm tại nhà để hiểu bộ phận cơ bản. Tuy nhiên, trụ dành cho thi đấu đông người phải sử dụng hồ sơ kết cấu, không tự quy đổi một bản vẽ DIY thành bản vẽ nghiệm thu.

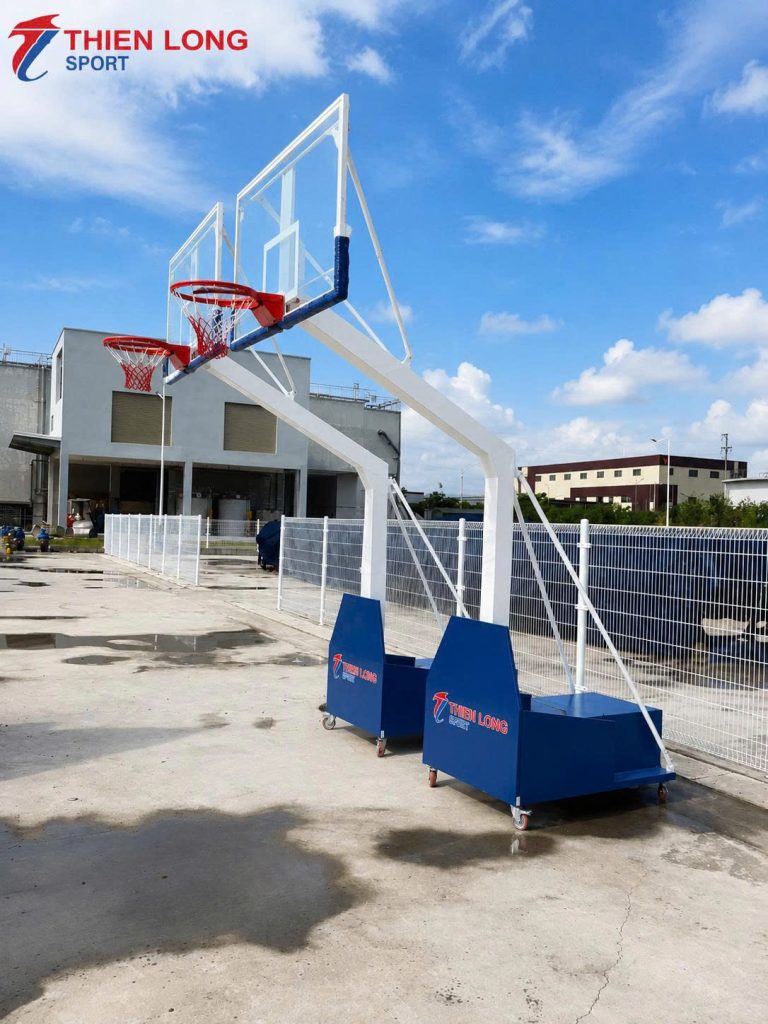

Trụ di động có đối trọng và cơ cấu khóa

Hệ di động TL-07 được thiết kế với bánh xe và cơ cấu khóa. Trụ có thể chuyển vị trí, nhưng chỉ nên vận hành theo đúng quy trình, với đối trọng đã được bố trí như hướng dẫn. Không để học sinh tự đẩy trụ qua bậc, dốc hoặc mặt nền không bằng phẳng.

Trong hệ thống thi đấu, khi vành được đưa lên mức 3.050 mm, cơ cấu phải giữ được chiều cao yêu cầu trong thời gian sử dụng. Trụ điều chỉnh cao không đồng nghĩa được thay đổi mức cao tùy ý giữa các pha thi đấu.

Trụ bóng rổ chuẩn FIBA có nghĩa là gì?

“Có kích thước theo FIBA” và “được FIBA Approved” là hai mức thông tin khác nhau. Một model có thể sở hữu bảng 1.800 × 1.050 mm, vành cao 3.050 mm nhưng chưa có chứng nhận. Để gọi là FIBA Approved, phải đối chiếu nhà sản xuất, tên model, cấp độ và số giấy phép được công bố.

Quy định thiết bị cho Level 1 và Level 2

Tài liệu FIBA chia cấp giải, trong đó Level 1 bao gồm những giải cấp cao theo định nghĩa của tổ chức. Ở Level 1, hệ trụ phải đáp ứng những yêu cầu thiết bị tương ứng và sử dụng sản phẩm FIBA Approved Level 1. Level 2 có quy định kỹ thuật khác ở một số hạng mục.

FIBA cho phép hệ đỡ di động hoặc cố định trên nền ở Level 1. Ở Level 2, còn có thể sử dụng hệ treo tường hoặc treo trần theo điều kiện liên quan. Những quy định này không biến tất cả trụ có hình thức tương tự thành thiết bị đã được cấp phép.

Chi tiết nằm trong tài liệu Basketball Equipment chính thức của FIBA. Khi chuẩn bị giải, ban tổ chức nên sử dụng đúng tài liệu được áp dụng cho cấp thi đấu của mình.

Kiểm số giấy phép và model trong danh mục nào?

Danh mục FIBA Approved Backstop Units công bố tên nhà sản xuất, tên sản phẩm, loại kết cấu, vật liệu, số giấy phép và cấp thi đấu. Hãy dùng chính xác tên model và mã giấy phép để tra cứu.

Nếu không tìm thấy hoặc tên model không khớp, chỉ nên mô tả các thông số đã xác minh; không kết luận trụ được FIBA cấp chứng nhận. Tên thương mại có chữ “thi đấu” không thay thế được giấy phép.

Đối chiếu cấu tạo TT-501, JA-101 và TL-621

Ba model trong dữ liệu Thiên Long thể hiện những cấu hình trụ thi đấu khác nhau. Mục đích bảng này là đối chiếu thông tin cấu tạo và giá của từng mã hàng, không xếp hạng model nào chắc hơn khi chưa có hồ sơ thử tải và điều kiện lắp đặt đầy đủ.

Giá tham khảo từ danh mục sản phẩm Thiên Long và dữ liệu WooCommerce đối chiếu ngày 13/10. Hạng mục thi công nền, móng hoặc vận chuyển thiết bị nặng cần xác định riêng theo công trình. Không sử dụng tên sản phẩm để khẳng định đã được FIBA chứng nhận.

TT-501: hệ trụ có đối trọng lớn

TT-501 có trọng lượng thân trụ công bố 250 kg, đối trọng 300 kg, khung chính 100 × 150 mm dày 4 mm và bảng kính 1.800 × 1.050 mm. Những dữ liệu này giúp kỹ thuật viên lập phương án vận chuyển, lắp đặt và kiểm hệ khóa khi dựng trụ.

Thông tin model và mức giá hiện hành có tại trụ bóng rổ thi đấu TT-501. Chiều cao vành 3,05 m là điều kiện kích thước cần thiết nhưng không thay thế đánh giá kết cấu và chứng nhận.

JA-101: hệ neo nền cố định

JA-101 có thân trụ thép tròn D150 mm, bảng kính 1.800 × 1.050 mm, vành đường kính danh định 45 cm. Cấu tạo lắp đặt dùng nòng chôn và bu lông liên kết. Bởi vậy, phần khảo sát nền và thiết kế móng phải thực hiện trước khi thi công.

Bạn có thể tham khảo cấu hình trụ cố định JA-101 để chuẩn bị câu hỏi kỹ thuật cho nhà cung cấp; không lấy cấu tạo này áp cho TL-621 hay TT-501.

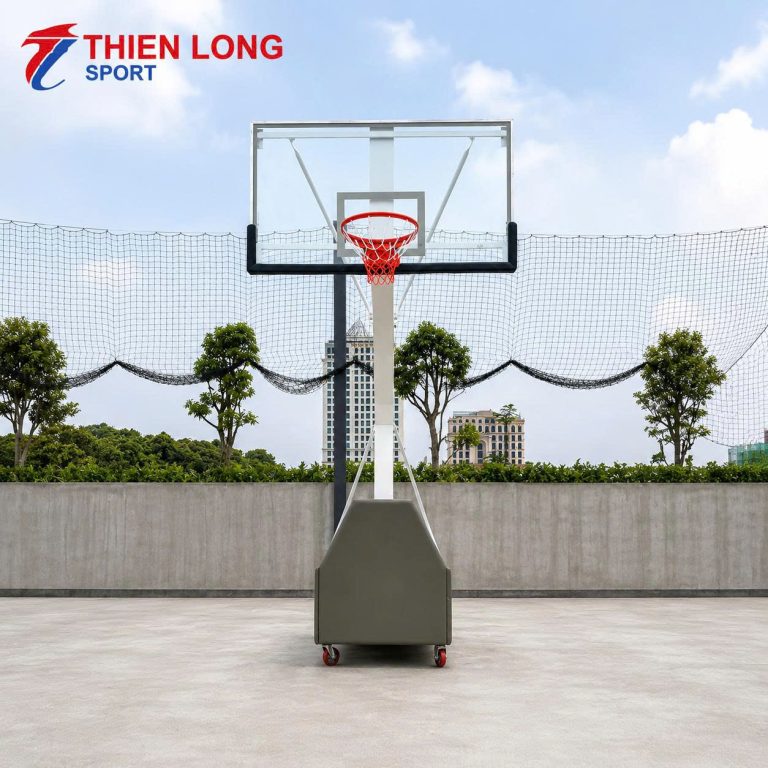

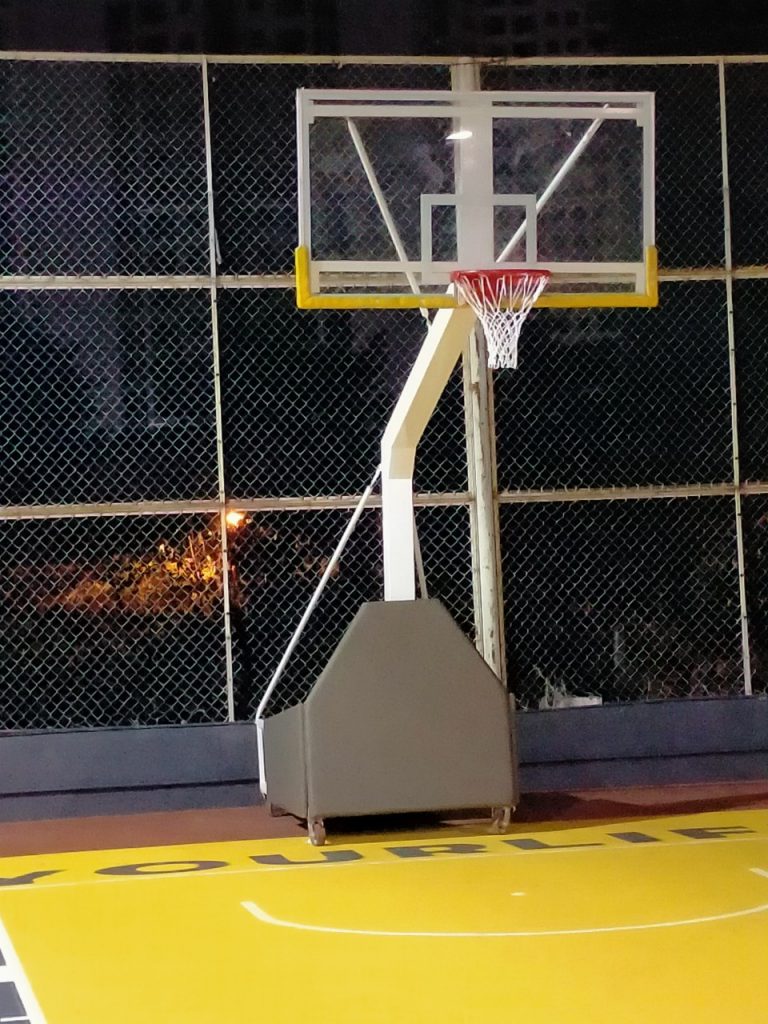

TL-621: yêu cầu hồ sơ thông số trước khi chốt

TL-621 là một model trụ thi đấu có trong kho sản phẩm Thiên Long. Giá tham khảo theo dữ liệu WooCommerce là 28.500.000đ. Vì bảng dữ liệu hiện có chưa cho phép đối chiếu độc lập đầy đủ tải trọng và bản vẽ, phần kỹ thuật phải được xác nhận bằng hồ sơ đúng mã trước khi thiết kế sân.

Xem trụ bóng rổ TL-621 để so hình dạng tổng thể. Người mua nên yêu cầu sơ đồ, thông số và hướng dẫn nghiệm thu riêng cho model này.

Lắp đặt trụ thi đấu cần bản vẽ và hồ sơ nào?

Trước khi lắp trụ, chủ đầu tư cần có mặt bằng sân và phương án đặt trụ. Đơn vị kỹ thuật cần xác định nền chịu lực, vị trí chôn hoặc neo, khoảng lùi an toàn và cách vận chuyển cấu kiện. Mọi thông số phải bám tài liệu của model đang mua.

Bộ hồ sơ nên có trước thi công

Một bộ hồ sơ thực tế nên gồm mã và nhà sản xuất, sơ đồ tổng thể trụ, kích thước bảng–vành, bản vẽ đế/móng hoặc đối trọng, danh sách linh kiện và hướng dẫn lắp. Với công trình yêu cầu chứng nhận thiết bị, cần bổ sung tài liệu chứng nhận có tên model tương ứng.

Tham khảo luật bóng rổ khi tổ chức thi đấu để phân biệt điều lệ chơi với yêu cầu của thiết bị. Quy định về lỗi, thời gian trận đấu không thể thay thế giấy tờ nghiệm thu kết cấu.

Những bước kiểm ngay tại công trình

Trước tiên, đo vị trí đường cuối sân và mép bảng, khoảng lùi tới đệm trụ, cùng chiều cao thông thủy. Tiếp theo, kiểm độ thẳng kết cấu, mối hàn, bu lông, độ ổn định và cơ cấu khóa. Cuối cùng, đo chiều cao vành và kiểm cách gắn lưới, đệm.

Đối với hệ cố định, cần nghiệm thu móng và neo trước khi cho người sử dụng. Với hệ di động, kỹ thuật viên phải xác nhận đối trọng, bánh xe và trạng thái khóa an toàn. Không tự lấy số liệu móng từ bài hướng dẫn trên mạng để thi công trụ công cộng.

Cách kiểm tra, bảo quản hệ trụ bóng rổ sau khi bàn giao

Một hệ trụ thi đấu phải được kiểm tra trong suốt quá trình sử dụng, đặc biệt ở sân có nhiều người chơi. Thời gian giữa các đợt kiểm phụ thuộc cường độ hoạt động, điều kiện sân và hướng dẫn của nhà sản xuất. Khi phát hiện hư hỏng ở bộ phận chịu lực, nên dừng dùng ngay.

Kiểm tra nhanh trước mỗi buổi tập

Quan sát độ nghiêng trụ, chân đế hoặc móng, nắp đối trọng, khóa bánh xe, bu lông, vị trí bảng và vành. Kiểm lớp đệm bảo vệ có bong, rách hoặc xê dịch không. Nếu thấy rung bất thường, phải thông báo người phụ trách kỹ thuật.

Bảo dưỡng định kỳ cho trụ cố định và di động

Với trụ cố định, kiểm hiện tượng nứt nền, gỉ tại chân trụ và lỏng bu lông neo. Với hệ di động, kiểm đối trọng, bánh xe, chốt khóa và cơ cấu nâng hạ. Mối hàn hoặc khung có dấu hiệu biến dạng phải được người có chuyên môn đánh giá.

Sân tổ chức lớp học cũng nên lựa chọn bóng theo nhóm người sử dụng; bài phân biệt kích thước và trọng lượng các size bóng rổ giúp tránh dùng bóng không phù hợp. Người chơi cần được phổ biến quy định an toàn, kể cả khi khung và vành mới được lắp xong.

Kinh nghiệm chọn hệ trụ thi đấu phù hợp sân và ngân sách

Hãy bắt đầu từ loại sân, số người dùng, lịch sử dụng và mức độ thi đấu dự kiến. Sân chuyên dành cho đội tuyển khác sân thể dục dùng cho nhiều môn. Nếu sân thường đổi bố trí, hệ di động có thể thuận tiện; nếu lắp lâu dài, hệ cố định có thể phù hợp hơn.

Trước khi mua, kiểm khả năng vào sân của phương tiện vận chuyển, nơi đặt bộ phận cỡ lớn và khoảng không phía sau đường cuối sân. Một model giá cao nhưng không đưa được vào công trình sẽ khiến quá trình triển khai tốn thêm thời gian và chi phí.

Đội ngũ xây dựng sân có thể xem thêm số cầu thủ trong đội hình bóng rổ 5×5 và vai trò của từng vị trí trong đội hình để hình dung luồng di chuyển gần bảng rổ; từ đó bố trí khu tập và khu chờ hợp lý.

Nếu cần tham khảo thiết bị và nhận tư vấn cấu hình, Thiên Long có các loại dụng cụ bóng rổ và danh mục trụ bóng rổ nhiều kiểu lắp. Hãy gửi mặt bằng cùng yêu cầu giải đấu để được đối chiếu model. Những đề xuất về lớp đệm hoặc chứng nhận cần đi kèm tài liệu kỹ thuật tương ứng.

Kết luận

Cấu tạo trụ bóng rổ thi đấu gồm bảng, vành có tấm gá, lưới, khung nâng đỡ và đệm bảo vệ. Các chi tiết như cột chính, tay vươn, chân đế, móng neo, đối trọng và bánh xe thay đổi theo từng thiết kế. Theo quy định FIBA 5×5, bảng có kích thước danh định 1.800 × 1.050 mm, vành cao 3.050 mm, đường kính trong 450–459 mm và phải bố trí vùng bảo vệ đúng cấp giải.

Khi so TT-501, JA-101 hoặc TL-621, đừng chỉ nhìn giá và chiều cao vành. Cần kiểm bản vẽ, kết cấu chịu lực, lớp đệm, cách neo hoặc đối trọng và chứng nhận nếu giải đấu yêu cầu. Sau khi lắp, nghiệm thu đúng hồ sơ và duy trì lịch kiểm tra để hệ trụ hoạt động ổn định, an toàn.
